Baja Profil
Apa itu Baja Profil?
Baja profil, juga dikenal sebagai baja struktural, adalah bentuk baja struktural yang digulung, ditarik, atau ditekan menjadi penampang-yang konsisten, banyak digunakan dalam konstruksi, infrastruktur, dan permesinan karena kekuatan, ketahanan, dan keserbagunaannya. Tipe yang umum meliputi balok I-, batang sudut, saluran (PFC), dan bagian berongga (SHS/RHS/CHS). Mereka biasanya diproduksi dengan panjang 6m atau 12m.
Unduh: Bagan Berat Teoritis Bagian Baja (PDF/Excel)
GNEE STEEL adalah salah satu grosir produk baja terbesar di Cina. Kami mengkhususkan diri dalam perdagangan:
Profil baja hitam
Profil baja galvanis
Bagian-yang dibentuk dingin
Bar Datar
Bilah Persegi
Batang Bulat
Sudut
Saluran Flange Paralel (PFC)
Sinar Universal
C-Bagian
Pipa – Bagian Berongga Lingkaran (CHS)
Bagian Berongga Persegi (SHS)
Bagian Berongga Persegi Panjang (RHS)
Perbandingan struktur mikro pada area fillet bagian dalam antara balok H-lasan dan balok-H-canai panas
Perbandingan antara baja berbentuk topi canai panas-dan baja berbentuk topi yang dilas-
Lini produksi balok H-yang besar
Kisaran ukuran balok H-mencakup 200-800mm.
Lini produksi balok H-kecil
Kisaran spesifikasi produk H-beam adalah 100 ~ 400 mm
Lini produksi sinar H-yang ringan
Kisaran spesifikasi produk H-beam 100 - 250mm, saluran 100 ~ 250mm, sudut 90 ~ 180mm.
U-balok untuk penambangan,-balok I,Baja sudut,Baja saluran

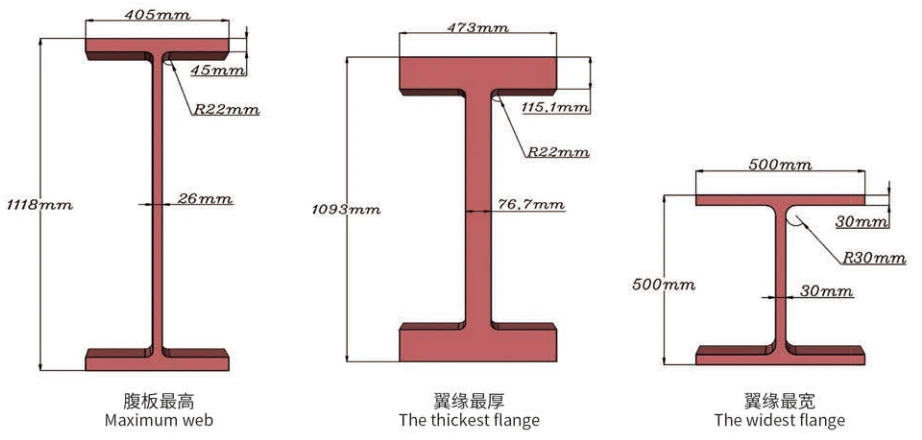

Produk dengan spesifikasi ekstrem
Baja-Baja Canai Panas untuk Struktur Teknik Minyak & Gas dan Kelautan
| Standar | Nilai | Kategori Produk | Fitur dan Kegunaan |
| Q/MGB 455-2015 | SM400B, SM490B, SM490YB, Q355D |
sinar H
Baja sudut
Baja saluran
|
Ciri: Diautentikasi oleh GL dan CCS; memenuhi ketangguhan suhu rendah JIS G3106 dan API RP2A Kelas II; Balok H-diuji sesuai JIS G0901.
Aplikasi: Terutama digunakan untuk platform pengeboran minyak lepas pantai.
|
| Perjanjian teknis proyek bor Nabors X | Q345EJ, Q345EJ-T1 |
Ciri: Persyaratan Al larut asam yang tinggi; pengujian sesuai ASTM A370; ketangguhan dan kemampuan las yang sangat baik.
Aplikasi: Untuk membuat anjungan pengeboran minyak lepas pantai (sesuai teks gambar). |
|
| GB 712* |
A,B,D,E AH32,DH32,EH32,FH32 AH36,DH36,EH36,FH36 AH40,DH40,EH40,FH40 |
Ciri: Ketangguhan dan kemampuan las yang luar biasa; persyaratan kinerja arah ketebalan opsional (arah Z-).
Aplikasi: Membuat kapal laut, pesisir, dan pedalaman, kapal penangkap ikan, dan struktur/bagian bantalan rekayasa kelautan. |
|
| GB/T 1591* | Q355ME,Q390D,Q390ME,Q420C,Q420MD,Q420ME,Q460ME,Q500ME | ||
| EN10025-3* | S275NL, S355NL | ||
| EN10025-4* |
S275M,S355M,S420M S275ML, S355ML, S420ML |
||
| EN 10225* | S355G11+N/M,S355G12+N/M, S420G3+M,S420G4+M | ||
| Gost 27772* | C275, C285, C345, C345K, C375 | ||
| ASTM A131/131M* |
A,B,D,E AH32,DH32,EH32,FH32 AH36,DH36,EH36,FH36 AH40,DH40,EH40,FH40 |
Q/MGB 455-2015 Baja bagian H canai panas untuk platform pengeboran minyak lepas pantai
|
Nilai)
|
Kekuatan Hasil (MPa) |
Kekuatan tarik (MPa) |
Perpanjangan (%) |
-20 derajat energi ketangguhan impak melintang (J) |
| SM400B |
≥245(>5-16mm) Lebih besar dari atau sama dengan 245(16-40mm) |
400~520 |
≥18(>5-16mm) ≥22(>16-40mm) |
Lebih besar dari atau sama dengan 20 |
| SM490B |
≥325(>5-16mm) Lebih besar dari atau sama dengan 315(16-40mm) |
490~610 |
≥17 >5-16mm) ≥21(>16-40mm) |
Lebih besar atau sama dengan 34 |
| SM490YB |
≥365(>5-16mm) Lebih besar dari atau sama dengan 355(16-40mm) |
490~610 | ≥15>5-16mm) ≥19(>16-40mm) |
Lebih besar atau sama dengan 34 |
| Q355D |
≥355(>5-16mm) Lebih besar dari atau sama dengan 345(16-40mm) |
470~630 | Lebih besar dari atau sama dengan 21 | Lebih besar atau sama dengan 34 |
Proyek pengeboran Nabors X dengan perjanjian teknis-balok H-canai panas Q345E
| Nilai | Kekuatan Hasil (MPa) | Kekuatan tarik (MPa) | Perpanjangan (%) | Ketangguhan impak memanjang KV8 (J) | Pembengkokan dingin |
| Q345EJ |
Lebih besar dari atau sama dengan 345 (Kurang dari atau sama dengan 16mm) ≥335 (>16mm) |
470~630 |
Lebih besar dari atau sama dengan 21 (A50mm) Lebih besar dari atau sama dengan 18 (A200mm) |
-45 derajat Lebih besar dari atau sama dengan 34 |
D=2a (t Kurang dari atau sama dengan 16mm) D=3a (t>16mm) |
| Q345EJ-T1 |
Lebih besar dari atau sama dengan 345 (Kurang dari atau sama dengan 16mm) ≥335 (>16mm) |
470~630 |
Lebih besar dari atau sama dengan 21 (A50mm) Lebih besar dari atau sama dengan 18(A200mm) |
-40 derajat Lebih besar dari atau sama dengan 34 |
Kelas Lainnya untuk struktur teknik minyak & gas dan kelautan
| Standar | Nilai | Kekuatan Hasil (MPa) | Kekuatan tarik (MPa) | Perpanjangan (%) | energi ketangguhan impak (J) | |
| EN 10025-3 | S275NL | Lebih besar atau sama dengan 275 | 370~510 | Lebih besar dari atau sama dengan 24 | -40 derajat | Lebih besar dari atau sama dengan 31 |
| S355NL | Lebih besar atau sama dengan 355 | 470~630 | Lebih besar dari atau sama dengan 22 | -40 derajat | Lebih besar dari atau sama dengan 31 | |
| EN 10225 | S355G11+M | Lebih besar atau sama dengan 355 | 460~620 | Lebih besar dari atau sama dengan 22 | -40 derajat | Lebih besar dari atau sama dengan 50 |
| S355G11+N | ||||||
| S355G12+M | -40 derajat | Lebih besar dari atau sama dengan 50* | ||||
| S355G12+N | ||||||
| S420G3+M | Lebih besar atau sama dengan 420 | 500~690 | Lebih besar dari atau sama dengan 19 | -40 derajat | 60 | |
| S420G4+M | -40 derajat | 60* |
Catatan: * Charpy V melintang-Uji tumbukan takik.
Produk ini telah banyak digunakan dalam proyek konstruksi anjungan minyak lepas pantai dan mesin pengeboran minyak.
Standar dan Nilai Baja Bagian Lapangan Jembatan)
| Standar | Nilai | Kategori Produk | Fitur dan Kegunaan |
| GB/T 1591 | Q345D,Q345E,Q420D,Q460E |
H-balok
Baja sudut
Baja saluran |
Ciri: Memiliki kekuatan tinggi, ketangguhan dan dapat menahan beban dan benturan rolling stock, serta memiliki ketahanan lelah yang baik, ketangguhan suhu rendah, ketahanan terhadap korosi atmosfer, kinerja pengelasan yang baik, dan sensitivitas takik yang rendah.
Aplikasi: Terutama digunakan untuk membangun rel kereta api atau jembatan jalan raya.
|
| GB/T 714 |
Q345qC,Q345qD,Q345qE,Q370qC,Q370qD,Q370qE Q420qC,Q420qD,Q420qE,Q460C,Q460D,Q460E |
||
| JIS G3101 | SS400,SS490,SS540 | ||
| JIS G3136 | SN490B,SN490C | ||
| JIS G3106 |
SM400C,SM490A,SM490C,SM490YA, SM520B,SM520C,SM570 |
||
| EN 10025-3 | S275N,S275NL,S355N,S355NL,S420N,S420NL | ||
| EN 10025-4 |
S275M,S275ML,S355M,S355ML S420M,S420ML,S460M,S460ML |
||
| ASTM A709/709M | 50 [345],50S [345S],50W [345W] HPS 50W [HPS 345W],HPS 70W [HPS 485W] HPS 100W [HPS 690W] |
Baja Bagian Lapangan JembatanContoh aplikasi produk
Balok-H-canai panas untuk rangka mobil (Kelas, kategori, dan kegunaan yang tersedia)
| Nilai | Spesifikasi | Standar Pengiriman | Fitur dan Kegunaan |
| MGL470B |
196×149×6.3×10 300×150×6.5×9 446×150×7×12 446×199×8×12 473×151×7×10 |
MTS50007-2012-02 MTS50011-2013-01 Perjanjian teknologi |
Ciri: Kekuatan tinggi, deviasi dimensi yang ketat, dan persyaratan kelengkungan.
Aplikasi: Terutama untuk produksi semitrailer, trailer kontainer dan balok tanker kriogenik. |
| MGL510C |
491×146×7×11.5 492×150×7×12 504×153×10×18 251×101×4.8×5.3 |
||
| A572 (Gr50) |
W10×12,W12×14,W12×16 W12×19,W12×22 |
||
| A572 (Gr65) |
133×102×6×12 210×134×6×10 |
Ciri: Balok-berat-panas berkekuatan tinggi-tergulung ringan{-dengan deviasi dimensi yang ketat dan persyaratan kualitas permukaan yang baik.
Aplikasi: Terutama digunakan untuk semua jenis semi-trailer (termasuk datar, kotak, tangki, dll.), balok memanjang rangka tujuan khusus-.
|
|
| A656 (Gr80) |
102×102×8×12 102×102×8×16 |
Sifat mekanik dan teknologi
| Nilai | Kekuatan Hasil (MPa)ReL |
Kekuatan tarik Rm (MPa)
|
Perpanjangan A/%
|
Energi tumbukan memanjang | Uji lentur dingin 180 derajat | |
| Suhu (derajat) | KV2 (J) | |||||
| MGL470B | Lebih besar atau sama dengan 345 | 470~630 | Lebih besar dari atau sama dengan 21 | Suhu biasa | Lebih besar atau sama dengan 34 | d=2a |
| MGL510C | Lebih besar dari atau sama dengan 400 | 510~660 | Lebih besar dari atau sama dengan 19 | 0 | Lebih besar atau sama dengan 34 | d=2a |
| A572 (Gr50) | Lebih besar atau sama dengan 345 | Lebih besar dari atau sama dengan 450 | Lebih besar dari atau sama dengan 18 | - | - | |
| A572 (Gr65) | Lebih besar dari atau sama dengan 450 | Lebih besar atau sama dengan 550 | Lebih besar dari atau sama dengan 15 | - | - | |
| A656 (Gr80) | Lebih besar atau sama dengan 550 | Lebih besar dari atau sama dengan 660 | Lebih besar dari atau sama dengan 12 | - | - | |
balok-H-canai panas untuk rangka mobilAplikasi produk Kasus
Bidang-bangunan bertingkat tinggi
| Standar | Nilai | Kategori Produk | Fitur dan Kegunaan |
| GB/T 1591 |
Q355B,Q355C,Q355D,Q390B,Q390C,Q390D,Q420B,Q420C,Q460C
|
H-balok)
Baja sudut baja saluran) |
Ciri: Ini memiliki pengelasan yang sangat baik, ketahanan guncangan, ketahanan benturan suhu rendah, dll., dan dapat menambah persyaratan kinerja arah ketebalan Z15\\Z25,Z35.
Aplikasi: Ini terutama digunakan pada pilar-balok penahan beban proyek konstruksi-skala besar seperti gedung-bertingkat tinggi,-gedung bertingkat super, stadion-bentang besar, bandara, pusat konvensi, dan struktur baja. |
| GB/T 19879 |
Q345GJC,Q345GJD,Q345GJE,Q390GJC,Q390GJD,Q390GJE,Q420GJC,Q420GJD,Q420GJE,Q460GJC,Q460GJD,Q460GJE
|
||
| JIS G3136 |
SN400A,SN400B,SN400C,SN490B,SN490C
|
||
| EN 10025-2 |
S235JR/S235J0,S275JR/S275J0/S275J2,S355JR/S355JR0/S355JR2,S355K2,S450J0
|
||
| EN 10025-4 |
S275M,S275ML,S355M,S355ML,S420M,S420ML,S460M,S460ML
|
||
| Gost 27772 | C235-C375,C345K | ||
| Gost 19281 | C265-C440 | ||
| ASTM A572 /A572M | A572(Gr50),A572(Gr55),A572(Gr60),A572(Gr65) |
Kasus Aplikasi Produk Bidang Bangunan Bertingkat Tinggi
Bidang struktur baja boiler
| Standar | Nilai | Kategori Produk | Fitur dan Kegunaan |
| GB/T 1591 | Q355B/NB,Q390B/NB,Q420B/NB,Q460B/NB |
H-balok
Baja sudut
Baja saluran |
Ciri: Ketangguhan tinggi dan ketahanan benturan, ketahanan lelah yang baik, ketangguhan suhu rendah, ketahanan korosi atmosferik, dan kemampuan las yang baik.
Aplikasi: Terutama digunakan pada rangka baja ketel dan balok kaku ketel. |
| GB/T 700 | Q235B | ||
| JIS G3101 | SS400,SS490,SS540 | ||
| JIS G3136 | SN400 (A,B,C),SN490 (B,C) | ||
| JIS G3106 | SM400A/B/C,SM490A/B/C,SM490YA/YB,SM520B/C,SM570 | ||
| EN 10025-2 | S235JR/J0/J2,S275JR/J0/J2,S355JR/J0/J2,S450J0 | ||
| Gost 27772 | C275,C285,C345,C345K,C375,C390,C390K,C440 | ||
| ASTM A992/992M | A992 | ||
| Gost 27772 | C235-C375,C345K | ||
| Gost 19281 | C265-C440 |
Bidang struktur baja boiler Aplikasi produk Kasus
Bagian baja untuk truk forklift
Tersedia Grade, spesifikasi dan kegunaan
| Nilai | Spesifikasi | Standar pengiriman | Fitur dan Kegunaan |
| Q460E | H98-H130 |
YB/T4237-2010
YB/T 4237-2010 dan ketentuan pengiriman teknis pengguna
|
Produk ini memiliki persyaratan tinggi untuk kekerasan permukaan, ketangguhan suhu rendah, toleransi ukuran, dan penyimpangan bentuk. Ini terutama digunakan untuk produksi portal forklift. |
| MGC490C | J120-J160 |
Sifat mekanik dan teknologi
| Nilai | Kekuatan Hasil ReL/MPa | Kekuatan tarik RM/MPa |
Pemanjangan A/% |
Energi Dampak |
Kekerasan HB |
Uji lentur dingin 180 derajat | ||
| Suhu uji (derajat) | KV2 (J) | Kurang dari atau sama dengan 16 | >16~35 | |||||
| Q460E |
Lebih besar atau sama dengan 440 |
Lebih besar dari atau sama dengan 550∼720 |
Lebih besar dari atau sama dengan 17 |
-30 |
Lebih besar atau sama dengan 34 |
- | - | - |
| MGC570C |
Lebih besar dari atau sama dengan 400 |
Lebih besar atau sama dengan 570 |
Lebih besar dari atau sama dengan 14 |
-5 |
Lebih besar dari atau sama dengan 27 |
Lebih besar atau sama dengan 170 |
d=2a |
d=3a |
| MGC490C |
Lebih besar atau sama dengan 335 |
Lebih besar atau sama dengan 490 |
Lebih besar dari atau sama dengan 16 |
0 |
Lebih besar atau sama dengan 34 |
Lebih besar dari atau sama dengan 140 |
d=2a |
d=3a |
Bagian Baja Untuk Kasus Aplikasi Produk Truk Forklift
Baja siku untuk menara transmisi (Tersedia Grade, spesifikasi dan kegunaan)
| Nilai | Spesifikasi | Standar pengiriman | Fitur dan Kegunaan |
| Q235B | ∠50 - ∠360 |
GB/T 700
GB/T 1591 |
Ciri: Deviasi negatif ukuran standar jaringan nasional baja sudut adalah 50% dari GB/T 706. Baja standar jaringan selatan dan baja sudut besar jaringan nasional memerlukan deviasi ukuran positif dan kualitas permukaan yang tinggi.
Aplikasi: Terutama digunakan untuk produksi menara saluran transmisi.
|
| Q355B,Q355C | |||
| Q420B,Q420C | |||
| Q460B,Q460C |
Baja sudut untuk menara transmisi (Sifat mekanik dan teknologi)
| Nilai |
ReL Kekuatan Hasil (MPa)
Ketebalan, mm |
Kekuatan tarik Rm /MPa |
Pemanjangan A/%
|
Energi tumbukan memanjang KV2 (J) |
Uji lentur dingin 180 derajat | ||
|
Kurang dari atau sama dengan 16 |
>16∼40 |
>16∼40 |
(20 derajat dan 0 derajat ) KV2/J |
Kurang dari atau sama dengan 16 | >16∼40 | ||
| Q235B |
Lebih besar atau sama dengan 235 |
Lebih besar atau sama dengan 225 |
370 ~ 500 |
Lebih besar dari atau sama dengan 26 |
Lebih besar dari atau sama dengan 26 |
d=a | |
| Q355B/C |
Lebih besar atau sama dengan 355 |
Lebih besar atau sama dengan 345 |
470 ~ 630 |
Lebih besar dari atau sama dengan 20 |
Lebih besar dari atau sama dengan 20 |
d=2a | d=3a |
| Q420B/C |
Lebih besar atau sama dengan 420 |
Lebih besar atau sama dengan 410 |
520 ~ 680 |
Lebih besar dari atau sama dengan 19 |
Lebih besar dari atau sama dengan 19 |
d=2a | d=3a |
| Q460C |
Lebih besar atau sama dengan 460 |
Lebih besar dari atau sama dengan 450 |
550 ~ 720 |
Lebih besar dari atau sama dengan 18 |
Lebih besar dari atau sama dengan 18 |
d=2a | d=3a |
Catatan:1. Kekuatan luluh Q235B adalah ReH;
2. Kekuatan tarik baja sudut besar jaringan nasional tidak memiliki batas atas.
Baja sudut untuk menara transmisiKasus Aplikasi Produk

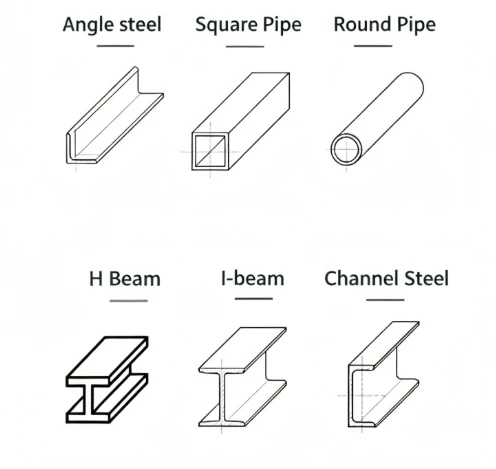

Jenis Baja Profil
Saya-bersinar:Juga dikenal sebagai balok H-atau balok W-, terdiri dari penampang-bentuk I-. Ini banyak digunakan dalam konstruksi karena kekuatannya yang tinggi dan kemampuannya menahan beban berat.
Baja sudut:Disebut juga besi siku, besi ini memiliki penampang-berbentuk L dengan dua kaki yang sama besar dan membentuk sudut 90 derajat. Ini biasanya digunakan dalam konstruksi, manufaktur, dan aplikasi struktural.
Baja saluran:Memiliki penampang-berbentuk C-dan sering digunakan sebagai penyangga atau struktur rangka dalam konstruksi bangunan. Ini memberikan kemampuan-menahan beban yang luar biasa dan sangat serbaguna.
Baja berbentuk U-:Seperti namanya, bagian ini memiliki-penampang-berbentuk U. Ini banyak digunakan dalam konstruksi untuk struktur pendukung, seperti rangka dinding dan balok. Ini menawarkan kekuatan dan stabilitas tinggi.
Baja datar:Juga dikenal sebagai batang datar, berbentuk persegi panjang-dengan tepi yang tajam. Mereka umumnya digunakan dalam konstruksi, manufaktur, dan fabrikasi karena kemudahan penanganan dan keserbagunaannya.
Baja berbentuk T-:Ini memiliki penampang-berbentuk T dan sering digunakan sebagai pendukung atau anggota struktural dalam konstruksi. Ini memberikan kapasitas dan kekakuan-beban yang baik.
Baja berbentuk H-:Mirip dengan balok I-, ia mempunyai penampang-berbentuk H. Ini biasanya digunakan dalam aplikasi konstruksi dan struktural karena kekuatan dan kemampuan menahan bebannya yang tinggi.
Baja berbentuk Z-:Disebut juga Z-purlins, memiliki penampang berbentuk Z-dan biasanya digunakan dalam industri konstruksi sebagai rangka atap atau bagian penyangga dinding. Mereka memberikan dukungan struktural dan stabilitas yang sangat baik.
Baja rel:Ini dirancang khusus untuk rel kereta api, memberikan stabilitas dan daya tahan. Terbuat dari-baja berkualitas tinggi untuk menahan beban berat dan penggunaan terus-menerus.
Baja bulat:Ini memiliki penampang-melingkar dan digunakan dalam berbagai aplikasi seperti pipa, tiang, dan penyangga struktural. Bentuknya yang bulat memberikan kekuatan dan stabilitas.
Sebagai salah satu produsen dan pemasok baja profil terkemuka di China, kami dengan hangat menyambut Anda untuk membeli stok baja profil di sini dan mendapatkan sampel gratis dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga murah.
Profil baja untuk bangunan hijau, Profil baja untuk dukungan teknis, Profil baja untuk aplikasi berkinerja tinggi
